Enet460/490一二次融合產品及應用
站所端自動化一二次融合實現方案中，DTU包含公共單元和間隔單元兩個組成部分。Enet460為DTU間隔單元， Enet490為DTU公共單元。
Enet460/490一二次融合三遙分布式DTU
Enet460 DTU間隔單元分散安裝在各單元間隔內，實現本間隔的三遙、計量、相間與接地故障處理。
分散式三遙動作型DTU為一二次融合三遙分布式DTU的間隔單元部分

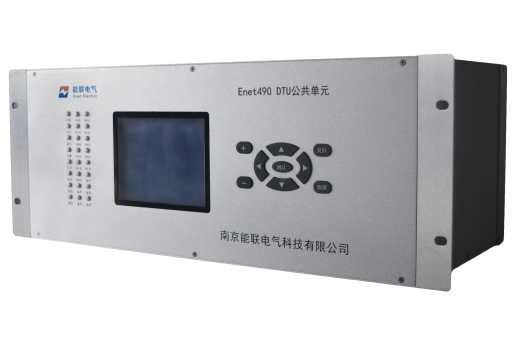

Enet490 DTU公共單元和通信設備一起組屏，安裝在PT室的上方。
Enet460和Enet490通過網絡總線連接，Enet490負責匯集信息并和主站通信。
Enet460/490產品特點
Ø 終端硬件平臺采用小型化、平臺化、模塊化、即插即用的設計思想，采用核心板+功能板的硬件設計平臺，核心板采用件功能強大的ARM+DSP工業級雙核CPU，運算能力強，功能易擴展；功能板通過FPGA的硬件可編程邏輯直控各子板相關功能。
Ø DTU間隔單元設計基于一二次設備接口標準化和成套化，DTU間隔單元與開關之間采用矩形連接器及電纜預制，設備支持熱插拔。
Ø 間隔單元和公共單元終端是基于IEC61850標準的新型智能一二次融合成套設備。按照IEC 61850標準規范進行功能建模，形成適用于任何拓撲結構的通用區域配電網的保護模型，采用抽象通信服務接口映射到具體的通信協議棧；基于擴展標識語言（XML）的變電站配置語言（SCL）對系統和終端設備進行配置。配電終端具有模塊清晰，功能擴展方便，通信互操作性強的優點。
Ø DTU間隔單元采用模塊化、可擴展、低功耗、免維護的設計標準，適應復雜運行環境，具有高可靠性和穩定性。
Ø DTU間隔單元采用獨立的內部電能量計量功能（可不配置線損模塊），滿足線損管理技術要求。
Ø DTU間隔單元和DTU公共單元采用網口通訊，實現互聯、互通、互換；具備即插即用、小型化、平臺化、通用性、統一運維、批量檢測、經濟性特點。
Ø DTU間隔單元支持母線PT間隔和進出線開關間隔的電磁式互感器、電子式傳感器的接入采集功能，內置高精度、寬范圍輸入的二次互感器，支持每間隔單元獨立零序電壓(含EVT)、零序電流采集功能。
Ø DTU間隔單元具備小電流接地選線功能，滿足單相接地故障檢測要求。
Ø DTU間隔單元具備獨立故障錄波，實現所有間隔的錄波功能，錄波點數80點/周波，錄波文件采樣標準Comtrade 1999格式，錄波文件支持本地、主站調取功能。
Ø DTU間隔單元與公共單元通訊、DTU公共單元與主站通訊支持硬件加密，所有報文全部采用密文發送，滿足網絡安全的要求，保障了設備、電網的安全。
Ø DTU公共單元終端具備2路網口、4路可復用232/485接口，對上主站通訊，對下采集各類傳感器設備、備自投、繼電保護等智能設備功能。
Ø DTU公共單元和DTU間隔單元具備IEC61850通訊協議接口，支持GOOSE、SV、MMS相關通訊模型，支持對配電自動化擴展的相關應用。
Enet460/490一二次融合產品功能
Enet460/490整體功能
（1）計量功能
l 間隔計量功能，包括：正反向有功電量計算和四象限無功電量計算；功率因數計算。
l 間隔計量數據凍結功能：包括日凍結數據，功率方向改變時的凍結數據。
l 有功電量計算為0.5S級精度、無功電量計算為2級精度，功率因數分辨率0.01。
（2）測量功能
采集各線路的三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、零序電流和零序電壓。
（3）故障處理功能
l 具備饋線間隔的相間故障檢測及跳閘功能、相間故障信息上傳功能；
l 具備環進環出單元接地故障的檢測與接地故障信息上傳功能；
l 具備接地故障錄波與通信上傳功能，接地錄波每周波80點。
（4）DTU與互感器（傳感器）接口
l 保護、測量、計量電流：按間隔配置傳感器；三相；額定1V；保護測量精度≤3%；測量精度0.5級；計量精度0.5S級。
l 零序電流：按間隔配置傳感器；額定0.2V；測量精度0.5級。
l 保護、測量、計量電壓：采集1組母線電壓；三相額定100V/3；測量精度0.5級。
l 零序電壓：1路；額定100V/3；測量精度0.5級。
（5）DTU功耗
l Enet460間隔單元功耗不大于8W;
l Enet490公共單元不大于15W。
Enet490 DTU公共單元功能
Enet490 DTU公共單元和通信設備一起組屏，柜安裝在PT室的上方。
（1） 四遙功能（遙測、遙信、遙控、遙脈）：
具備采集各DTU間隔單元遙信數據、遙測數據、保護事件、錄波數據、運行狀態、電能量數據等相關信息，通過通信設備遠傳至主站。具備實時接收主站下發的遙控命令，快速對每個DTU間隔單元進行遙控操作的功能。
（2） 數據存儲功能
具備歷史數據循環存儲功能，包括各個DTU間隔單元帶時標的遙信變位、遙控操作記錄；日凍結電量；電能量、功率、電壓、電流定點數據；電壓、電流極值數據；錄波數據，支持遠程調閱。
（3） 運維功能
具備當?shù)丶斑h方操作維護功能，提供當?shù)卣{試軟件或人機接口，遵循統一的運維要求；支持主站對終端各單元的程序遠程升級，支持當?shù)貙K端各單元的程序遠程升級；支持接收主站安全密鑰遠程下載
（4） 參數設置功能
滿足通過遠方通信口對設備進行參數維護，在進行參數、定值的查看或整定時保持與主站系統的正常業務連接。
（5） 信息安全防護功能
具備基于內嵌安全芯片實現的信息安全防護功能，安全防護功能包括雙向身份認證，遙控、參數配置等的簽名驗證和數據加密保護。
（6） 對時功能
終端具備對時功能。支持主站、B碼、SNTP等多種校時方式，也可以通過維護軟件、液晶面板設置主站時間。
（7） 通訊功能
終端支持工業以太網、EPON、配電載波、GPRS/CDMA等各種通訊方式，可以自由選配通訊方式，支持101規約、103規約、104規約、MODBUS、DNP等常用規約。
（8） 電源管理功能
電源系統采用系統供電、具備雙路電源輸入和自動切換功能，后備電源采用蓄電池或超級電容供電模式，同時為各間隔單元、通信設備、開關分合閘提供配套電源。
（9） 后備電源自動充放電管理功能
蓄電池作為后備電源時，具備定時、統一運維工具手動活化、遠方活化功能，以及低電壓報警和保護功能、報警信號上傳主站功能。
Enet460 DTU間隔單元功能
Ø 遙測功能
采集各間隔單元的電壓、電流、有功、無功、功率因素、頻率、諧波等遙測數據。
Ø 遙信功能
采集各間隔單元開關位置、儲能、刀閘、門節點信號等硬遙信數據，采集終端故障信息、異常信息、過流、接地等軟遙信。具備遙信防抖功能，防抖動時間可設，支持上傳帶時標的遙信變位信息，具備雙位置遙信處理功能，支持遙信變位優先傳送。
Ø 遙控功能
具備實時響應公共單元的遙控分合閘操作命令。
Ø 電能量采集和線損管理功能
具備電能量計算功能，包括正反向有功電量和四象限無功電量、功率因數；具備電能量數據凍結功能，包括定點凍結、日凍結、功率方向改變時的凍結數據。
Ø 壓板功能
具備就地/遠方切換開關和控制出口硬壓板，支持控制出口軟壓板功能。
Ø 復歸功能
具備故障指示統一化運維工具人工復歸、主站遠程復歸、自動復歸功能，能根據設定時間或線路恢復正常供電后自動復歸。
Ø 標準化接口
具備RJ45接口形式的RS-232調試端口，具備RJ45以太網通信接口，與DTU公共單元即插即用通信。
Ø 通訊功能
DTU間隔單元與公共單元之間的通信規約豐富多樣化，可配置標準的101、104等通信規約。
Ø 參數設置
運行參數具備當?shù)丶斑h方調閱與配置功能，配置參數包括零門檻值（零漂）、變化閾值（死區）、重過載報警限值、短路及接地故障動作參數等。
Ø 自檢功能
具備自診斷、自恢復功能，對各功能板件、重要芯片等可以進行自診斷，異常時能上送報警信息，軟件異常時能自動復位，同時對日志進行記錄功能。
Ø 對時功能
具備對時功能，接收DTU公共單元的SNTP對時命令，與系統時鐘保持同步。
Ø 信息安全防護功能
具備基于內嵌安全芯片實現的信息安全防護功能，安全防護功能包括雙向身份認證，遙控、參數配置等的簽名驗證和數據加密保護。
Ø 故障錄波功能
具備故障錄波功能，支持錄波數據循環存儲并上傳至公共單元。
Ø 故障隔離功能
具備相間短路故障、不同中性點接地方式的接地故障處理功能，并上送故障事件，故障事件包括故障遙信信息及故障發生時刻開關電壓、電流值，具備如下保護功能：
l 線路短路、線路接地、母線接地、PT斷線等告警檢測
l 失壓、過壓告警
l 過載、重載告警
l 過流一、二段保護
l 零序一、二段方向保護
l 非遮斷電流閉鎖
l 勵磁涌流檢測
l 三相一次重合閘、合閘后加速
